HG/T 2244-1991機床底漆標準是小編摘自HG/T2244-91《機床底漆》紙質(zhì)版，大家可以放心參考。更多防腐涂料執(zhí)行的國家標準和行業(yè)標準，可以查閱本網(wǎng)站。
HG
中華人民共和國化工行業(yè)標準
HG/T2244-91 機床底漆
1991-11-12發(fā)布 1992-07-01實施
中華人民共和國化學工業(yè)部 發(fā)布
1、主題內(nèi)容與適用范圍
本標準規(guī)定了機床底漆的技術(shù)要求、試驗方法、驗收規(guī)則、標志、包裝、貯存和運輸?shù)取?/span>
本標準適用于各種機床表面打底用防腐涂料。
2、引用標準
GB 1726 涂料遮蓋力測定法
GB 1727 漆膜一般制備法
GB 1728 漆膜、膩子膜干燥時間測定法
GB 1764 漆膜厚度測定法
GB 3186 涂料產(chǎn)品的取樣
GB 5208 涂料閃點測定法 快速平衡法
GB 6739 涂膜硬度鉛筆測定法
GB 6751 色漆和清漆 揮發(fā)物和不揮發(fā)物的測定
GB 6753.1 涂料研磨細度的測定
GB 6753.2 涂料表面干燥試驗—小玻璃球法
GB 6753.3 涂料貯存穩(wěn)定性試驗方法
GB 6753.4 涂料流出時間的測定 ISO流量杯法
GB 9271 色漆和清漆 標準試板
GB 9274 色漆和清漆 耐液體介質(zhì)的測定
GB 9278 涂料試樣狀態(tài)調(diào)節(jié)和試驗的溫濕度
GB 9286 色漆和清漆 漆膜的劃格試驗
GB 9750 涂料產(chǎn)品包裝標志
GB 9761 色漆和清漆 色漆的目視比色
3、產(chǎn)品分類
機床底漆分為：Ⅰ型：過氯乙烯底漆；
Ⅱ型：環(huán)氧酯底漆。
4、技術(shù)要求

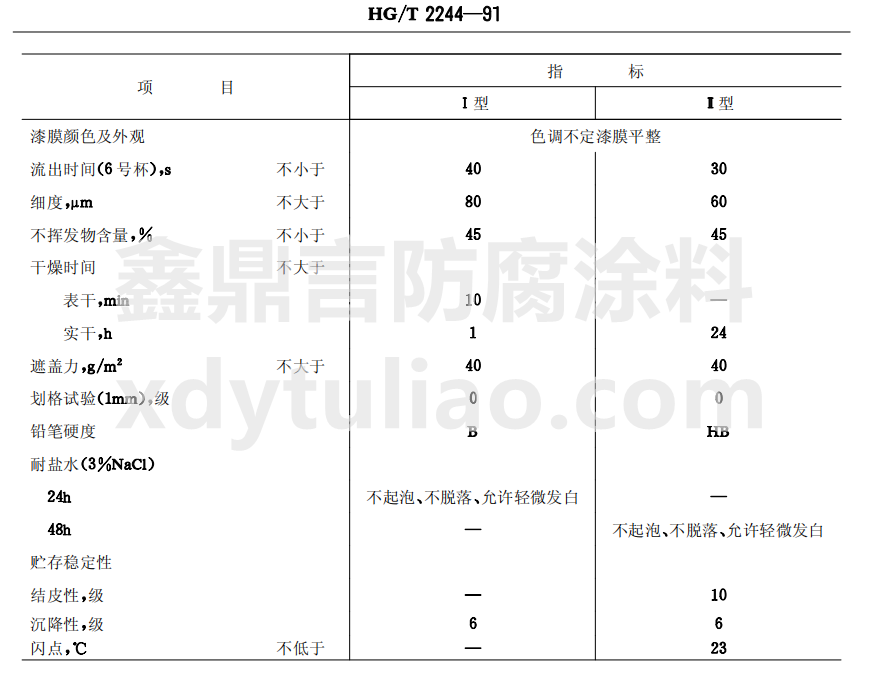

產(chǎn)品應(yīng)符合下表技術(shù)要求。
|
項目
|
指標
|
|
Ⅰ型
|
Ⅱ型
|
|
漆膜顏色及外觀
|
色調(diào)不定漆膜平整
|
|
流出時間（6號杯），s 不小于
|
40
|
30
|
|
細度，μm 不大于
|
80
|
60
|
|
不揮發(fā)物含量，% 不小于
|
45
|
45
|
|
干燥時間，不大于
|
表干，min
|
10
|
—
|
|
實干，h
|
1
|
24
|
|
遮蓋力，g/㎡ 不大于
|
40
|
40
|
|
劃格試驗（1mm），級
|
0
|
0
|
|
鉛筆硬度
|
B
|
B
|
|
耐鹽水（3%NaCl）
|
24h
|
不起泡、不脫落、允許輕微發(fā)白
|
—
|
|
48h
|
—
|
不起泡、不脫落、允許輕微發(fā)白
|
|
貯存穩(wěn)定性
|
結(jié)皮性，級
|
—
|
10
|
|
沉降性，級
|
6
|
6
|
|
閃點，℃ 不低于
|
—
|
23
|
5、試驗方法
5.1、試驗的一般條件
5.1.1、取樣按GB 3186的規(guī)定進行。
5.1.2、試驗溫濕度按GB 9278中溫度23±2℃，相對濕度50±5%。
5.1.3、漆膜一般制備按GB 1727的規(guī)定進行。
5.1.4、漆膜厚度按GB 1764規(guī)定。
5.2、流出時間
按GB 6753.4規(guī)定進行測定。
5.3、細度
按GB 6753.1的規(guī)定進行測定。
5.4、不揮發(fā)物含量
按GB 6751的規(guī)定進行測定。
5.5、漆膜顏色及外觀
按GB 9761規(guī)定進行評定。
5.6、干燥時間
表干按GB 6753.2規(guī)定進行，實干按GB 1728的規(guī)定進行。
5.7、遮蓋力
按GB 1726的規(guī)定進行測定。
5.8、劃格試驗
按GB 9286的規(guī)定進行。
5.9、鉛筆硬度
按GB 6739的規(guī)定進行測定。
5.10、耐鹽水
按GB 9274的規(guī)定進行試驗。
5.11、貯存穩(wěn)定性
按GB 6753.3規(guī)定進行試驗。
5.12、閃點
按GB 5208規(guī)定進行測定。
6、檢驗
6.1、本標準所列全部技術(shù)指標項目為型式檢驗項目。正常生產(chǎn)情況下，每半年進行一次型式檢驗。流出時間、細度、不揮發(fā)物含量、漆膜顏色及外觀、干燥時間、遮蓋力、劃格試驗、鉛筆硬度、耐鹽水性為出廠檢驗項目。
6.2、產(chǎn)品由生產(chǎn)廠的檢驗部門按本標準規(guī)定進行檢驗。生產(chǎn)廠所有出廠產(chǎn)品都應(yīng)符合本標準的技術(shù)要求。產(chǎn)品應(yīng)有合格證，必要時另附使用說明及注意事項。
6.3、接收部門有權(quán)按本標準規(guī)定對產(chǎn)品進行檢驗，如發(fā)現(xiàn)質(zhì)量不符合本標準技術(shù)指標規(guī)定時，供需雙方共同按GB 3186重新取樣進行復(fù)驗，如仍不符合本標準技術(shù)指標規(guī)定時，產(chǎn)品即為不合格，接收部門有權(quán)退貨。
6.4、產(chǎn)品按GB 3186進行取樣，樣品應(yīng)分成兩份，一份密封備查，另一份作檢驗用樣品。
6.5、產(chǎn)品出廠時，應(yīng)對包裝、數(shù)量及標志進行檢查核對。如發(fā)現(xiàn)包裝有損漏，數(shù)量由出入，標志不符合規(guī)定等現(xiàn)象時應(yīng)及時進行處理。
6.6、供需雙方在產(chǎn)品質(zhì)量上發(fā)生爭議時，由產(chǎn)品質(zhì)量監(jiān)督檢驗機構(gòu)執(zhí)行仲裁檢驗。
7、標志
按GB 9750規(guī)定。
8、包裝、貯存和運輸
8.1、產(chǎn)品應(yīng)貯存于清潔、干燥、密封的容器中，裝量不大于容積的95%。產(chǎn)品在存放時應(yīng)保持通風、干燥、防止日光直接照射，并應(yīng)隔離火源，夏季溫度過高時應(yīng)設(shè)法降溫。
8.2、產(chǎn)品在運輸時應(yīng)防止雨淋，日光曝曬，并應(yīng)符合運輸部門有關(guān)規(guī)定。
8.3、產(chǎn)品在符合8.1及8.2貯運條件下，自生產(chǎn)之日起有效貯存期為一年。
9、安全、衛(wèi)生規(guī)定
9.1、本產(chǎn)品含有苯類、酯類等有機溶劑。其屬易燃液體，具有一定的毒害性。
9.2、施工現(xiàn)場注意通風，防火、防靜電，防中毒等安全措施并遵守涂裝作業(yè)安全操作規(guī)定和有關(guān)規(guī)定。
附錄 A
施工參考
（參考件）
A1、金屬表面可采用打磨噴砂、酸洗、磷化等方法處理。除凈鐵銹和油污做到金屬表面潔凈。
A2、可采用噴涂法和刷涂法施工。
A3、施工時Ⅰ型漆可用過氯乙烯漆稀釋劑調(diào)整粘度，在相對濕度大于70%場合下施工要加入適量F-2過氯乙烯防潮劑以防漆膜發(fā)白。
A4、Ⅱ型漆可用環(huán)氧漆稀釋劑稀釋施工。
A5、可與機床面漆配套使用。
A6、超過貯存期可按本標準規(guī)定的指標進行檢驗，如結(jié)果符合要求仍可使用。
附加說明：
本標準由中華人民共和國化學工業(yè)部科技司提出。
本標準由全國涂料和顏料標準化技術(shù)委員會歸口。
本標準由西北油漆廠負責起草。
本標準主要起草人李建威、沈宗蘭、路富華、李曉蘭、殷方成
|
|
|
|
石化設(shè)備管道涂料防腐配套標準SH/T 3022-2011
|
|
石化設(shè)備管道涂料防腐配套標準SH/T 3022-2011 石油化工設(shè)備和管道涂料防腐蝕設(shè)計規(guī)范 中華人民共和國石油化工行業(yè)標準 本規(guī)范規(guī)定了石油化工設(shè)備和管道涂料防腐配套設(shè)計要求。本規(guī)范適用于鋼質(zhì)石油化工設(shè)備、管道及其附屬鋼結(jié)構(gòu)的外表面涂料防腐蝕設(shè)計。
|
|
時間：2018/1/6
|
|
|
|
|
丙烯酸清漆化工行業(yè)標準HG/T 2593-1994
|
|
丙烯酸清漆HG/T 2593-1994代替ZBG 51072-87 中華人民共和國化工行業(yè)標準 丙烯酸清漆 1994-03-17發(fā)布 1995-01-01實施 中華人民共和國化學工業(yè)部 發(fā)布 本標準規(guī)定了丙烯酸清漆的技術(shù)要求、試驗方法、檢驗規(guī)則、包裝、標志、貯存、運輸?shù)�。本標準適用于經(jīng)陽極化處理的鋁合金或其他金屬表面的裝飾與保護的丙烯酸清漆。本標準規(guī)定的丙烯酸清漆分為兩個類型。Ⅰ型產(chǎn)品：由甲基丙烯
|
|
時間：2018/1/5
|
|
|
|
|
鍋爐及輔助設(shè)備耐高溫涂料標準HG/T4565-2013
|
|
HG/T4565-2013鍋爐及輔助設(shè)備耐高溫涂料 備案號：41889-2013 中華人民共和國化工行業(yè)標準 HG/T4565-2013 鍋爐及輔助設(shè)備耐高溫涂料 High-temperature resistant coatings for boilers and auxiliary equipemts 2013-10-17發(fā)布 2014-03-01實施 中華人民共和國工業(yè)和信息化部 發(fā)布 本標
|
|
時間：2018/1/5
|
|
|
|
|
水性丙烯酸樹脂涂料化工行業(yè)標準HG/T 4758-2014
|
|
水性丙烯酸樹脂涂料化工行業(yè)標準HG/T 4758-2014 中華人民共和國化工行業(yè)標準 水性丙烯酸樹脂涂料Water-based acrylic resin coatings 2014-12-31發(fā)布 2015-06-01實施 中華人民共和國工業(yè)和信息化部 發(fā)布 本標準規(guī)定了水性丙烯酸樹脂涂料的產(chǎn)品分類、要求、試驗方法、檢驗規(guī)則、標志、包裝和貯存等。本標準適用于以水性丙烯酸樹脂為主要成膜物的水性單
|
|
時間：2018/1/4
|
|
|
|
|
溶劑型丙烯酸樹脂涂料國家標準GB/T 25264-2010
|
|
溶劑型丙烯酸樹脂涂料國家標準GB/T 25264-2010 中華人民共和國國家標準 溶劑型丙烯酸樹脂涂料 Solvent-based acrylic resin coatings 本標準規(guī)定了溶劑型丙烯酸樹脂涂料的分類、要求、試驗方法、檢驗規(guī)則、標志、包裝和貯存等。本標準適用于以丙烯酸酯樹脂為主要成膜物的溶劑型單組分面漆。產(chǎn)品主要用于各類金屬及塑料等表面的裝飾保護。本標準不適用于輻射固化丙烯酸樹脂
|
|
時間：2018/1/4
|
|
|
|
|
交聯(lián)型氟樹脂涂料化工行業(yè)標準HG/T 3792-2005
|
|
交聯(lián)型氟樹脂涂料化工行業(yè)標準HG/T 3792-2005：中華人民共和國化工行業(yè)標準 2005-07-10發(fā)布 2006-01-01實施 中華人民共和國國家發(fā)展和改革委員會發(fā)布 本標準適用于以含反應(yīng)性官能團的氟樹脂為主要成膜物并加入顏填料（清漆不加）、溶劑、助劑等輔料作為主劑、以脂肪族多異氰酸酯樹脂為固化劑的雙組份常溫固化型建筑外墻用面漆和金屬表面用面漆。本標準還適用于以含反應(yīng)性官能團的氟樹
|
|
時間：2018/1/3
|
|
|
|
|
環(huán)氧瀝青防腐涂料（分裝）國家標準GB/T27806-2011
|
|
環(huán)氧瀝青防腐涂料（分裝）國家標準GB/T27806-2011，中華人民共和國國家標準 本標準規(guī)定了環(huán)氧瀝青防腐涂料產(chǎn)品的分類、要求、試驗方法、檢測規(guī)則、標志、包裝和貯存等內(nèi)容。環(huán)氧瀝青防腐涂料適用于以環(huán)氧樹脂和煤焦瀝青為主要成膜物質(zhì)，加入固化劑、溶劑、顏料等組成的雙組分涂料，包括普通型底漆、面漆和厚漿型底漆、面漆。主要用于水下及地下等鋼結(jié)構(gòu)和混凝土表面的重防腐涂裝。
|
|
時間：2018/1/3
|
|
|
|
|
環(huán)氧瀝青防腐涂料（分裝）標準HG/T2884-1997
|
|
環(huán)氧瀝青防腐涂料（分裝）標準HG/T2884-1997：本標準規(guī)定了環(huán)氧瀝青防腐涂料(分裝)產(chǎn)品的要求、試驗方法及標志、標簽、包裝。本標準適用于以環(huán)氧樹脂、煤焦瀝青為漆基，加入顏料、體質(zhì)顏料、溶劑、助劑及固化劑而制成的雙組份環(huán)氧瀝青漆底、面漆配套的防腐涂料(包括普通型和厚膜型兩類)。該涂料主要用于水下及地下鋼結(jié)構(gòu)的重防腐涂裝。
|
|
時間：2018/1/2
|
|
|
|
|
高氯化聚乙烯防腐涂料標準：HG/T 4338-2012
|
|
高氯化聚乙烯防腐涂料標準：HG/T 4338-2012 本標準規(guī)定了高氯化聚乙烯防腐涂料的分類、要求、試驗方法、檢驗規(guī)則、標志、包裝、貯存等內(nèi)容。本標準適用于以高氯化聚乙烯樹脂為主要成膜物質(zhì)，加入增塑劑、顏填料、溶劑等制成的防腐涂料。
|
|
時間：2017/12/30
|
|
|
|
|
氯磺化聚乙烯漆標準：HG/T 2661-1995
|
|
氯磺化聚乙烯漆標準HG/T 2661-1995介紹了： 主要內(nèi)容與適用范圍、引用標準、技術(shù)要求、試驗方法、檢驗規(guī)則、標志、包裝、運輸和貯存。 相關(guān)產(chǎn)品、相關(guān)搜索
|
|
時間：2017/12/27
|
|
|
|
|
